Cosa dovresti sapere prima di scegliere le viti imperdibili per pannelli per il tuo assemblaggio?

Cosa sono le viti prigioniere per pannelli e come funzionano?

Le viti imperdibili per pannelli sono una categoria di elementi di fissaggio appositamente progettati per rimanere permanentemente fissati a un pannello, custodia o alloggiamento anche quando completamente sganciati dalla filettatura di accoppiamento. A differenza delle viti standard che possono essere rimosse completamente e perse facilmente, le viti imperdibili per pannelli vengono trattenute meccanicamente all'interno di un dado di bloccaggio, un anello di tenuta o un alloggiamento appositamente progettato che mantiene la vite in posizione per tutta la vita utile del prodotto. Questo design trattenuto è ottenuto tramite uno spallamento, un anello di ritenzione o un collare sul gambo della vite che impedisce alla vite di passare completamente attraverso il suo elemento di ritenzione.

Il principio di funzionamento fondamentale è semplice: la vite viene installata in un fermo che viene pressato, ribattuto o fissato in altro modo nel materiale del pannello. Quando la vite viene girata per disinnestarsi, si ritira solo fino a quando la funzione di fissaggio non si aggancia al fermo, mantenendo la vite prigioniera. Quando è necessario il reinserimento, la vite viene semplicemente spinta nuovamente in avanti nella filettatura di accoppiamento senza la necessità di maneggiare un elemento di fissaggio allentato. Questo meccanismo accelera notevolmente i flussi di lavoro di assemblaggio e manutenzione, soprattutto in spazi ristretti o con orientamenti di montaggio verticale dove le viti cadute rappresentano un serio pericolo operativo.

Tipi principali di viti prigioniere per pannelli

Il vite prigioniera del pannello La categoria comprende diversi design distinti, ciascuno adatto a diversi spessori di pannello, requisiti di carico e metodi di installazione. La scelta del tipo sbagliato può comportare una scarsa ritenzione, danni al pannello o una forza di serraggio inadeguata, quindi comprendere le distinzioni tra i tipi è essenziale sia per gli ingegneri che per i professionisti degli appalti.

Viti prigioniere per pannelli di tipo a ribaditura

Le viti imperdibili per pannelli di tipo a ribaditura utilizzano un dado o un distanziatore separato che viene premuto in un foro perforato nel pannello utilizzando uno strumento di pressatura. Il gambo zigrinato o seghettato del dado di ribaditura sposta il materiale del pannello durante l'installazione, creando un ancoraggio permanente, a filo e resistente alla torsione. La vite stessa viene quindi inserita attraverso il dado di ribaditura e trattenuta da uno spallamento o da una rondella. Questi sono il tipo più comune di custodie in lamiera e sono disponibili con standard di filettatura metrica e unificata in un'ampia gamma di dimensioni di filettatura da M2 a M8 e oltre.

Viti prigioniere per pannelli caricate a molla

Le varianti a molla incorporano una molla di compressione tra la testa della vite e la rondella di fissaggio. Quando la vite viene disinnestata, la molla spinge la testa della vite verso l'esterno, rendendo visivamente e tattilmente evidente che l'elemento di fissaggio è aperto. Quando viene portata in chiusura, la molla si comprime e mantiene una pressione positiva, contribuendo a prevenire l'allentamento sotto vibrazione. Questi sono particolarmente apprezzati nelle apparecchiature aerospaziali, elettroniche per la difesa e per le telecomunicazioni, dove i pannelli di accesso devono essere aperti e chiusi ripetutamente durante la manutenzione sul campo.

Viti imperdibili a saldare e a pressione

Per pannelli più spessi o applicazioni in cui la ribaditura non è fattibile, i fermi saldati o a pressione forniscono metodi di installazione alternativi. I tipi saldati sono saldati a resistenza o saldati con perni direttamente sulla superficie del pannello, creando un punto di ritenzione estremamente resistente adatto per involucri industriali per carichi pesanti. I tipi a pressione si basano sull'inserimento per interferenza in un foro preforato, il che li rende adatti per pannelli di plastica e materiali compositi dove la ribaditura potrebbe rompere il substrato.

Elementi di fissaggio imperdibili a un quarto di giro

Le viti imperdibili del pannello a un quarto di giro si agganciano e si sganciano con una rotazione di soli 90 gradi. Utilizzano un meccanismo a camma o a baionetta invece della filettatura convenzionale, il che li rende eccezionalmente veloci da azionare: un solo quarto di giro blocca o sblocca il pannello. Questo tipo è ampiamente utilizzato in apparecchiature server montate su rack, armadi di controllo industriali e pannelli di accesso automobilistici dove il funzionamento senza attrezzi o ad accesso rapido è un requisito di progettazione.

Materialei e opzioni di finitura

Le viti imperdibili per pannelli sono prodotte in un'ampia gamma di materiali per soddisfare le diverse esigenze ambientali e meccaniche. Selezionare la corretta combinazione di materiali sia per la vite che per il suo fermo è importante tanto quanto selezionare la dimensione corretta della filettatura e il tipo di testa.

Per le custodie elettroniche in particolare, la combinazione di una vite in acciaio inossidabile con un dado a ribadire in ottone è un abbinamento comune che bilancia la resistenza alla corrosione, la durata della filettatura e la conduttività elettrica. Negli ambienti costieri o offshore, l'acciaio inossidabile 316 è fortemente preferito rispetto al 303 per il suo contenuto di molibdeno più elevato e la resistenza superiore alla corrosione per vaiolatura indotta da cloruro.

Stili delle unità di testa e considerazioni sull'accesso al pannello

Il drive style of a captive panel screw determines what tool is required for installation and disengagement, which in turn affects how quickly technicians can access a panel and whether tool-free operation is possible. Manufacturers offer captive panel screws in nearly every standard drive configuration, and the correct choice depends heavily on the operational environment and required security level.

• Phillips e Pozidriv: il tipo di azionamento più ampiamente disponibile, compatibile con cacciaviti standard. Adatto per pannelli di accesso per uso generale senza requisiti di sicurezza.
• A taglio: semplice e compatibile con gli utensili ma incline alla camma in caso di coppia elevata; utilizzato principalmente in apparecchiature legacy o applicazioni a bassa coppia.
• Bussola esagonale (brugola): fornisce un'elevata capacità di coppia e un controllo preciso della coppia di installazione; preferito nelle linee di assemblaggio automatizzate.
• Torx e Torx Plus: eccellente resistenza alla camma e trasmissione della coppia; sempre più specificati nell’elettronica automobilistica e per la difesa.
• Slot per monete o vite a testa zigrinata: progettato per il funzionamento manuale senza attrezzi; comune nelle apparecchiature rack IT, negli switch di rete e nell'elettronica di consumo.
• Unità di sicurezza (Torx Plus antimanomissione, pin-in-hex): limitare l'accesso al personale autorizzato; utilizzato nelle infrastrutture pubbliche, nei dispositivi medici e nelle attrezzature per i distributori automatici.

Come specificare correttamente le viti prigioniere del pannello

Una specifica corretta richiede l'acquisizione di almeno sei parametri chiave. La mancanza di uno di questi può portare a ordinare un dispositivo di fissaggio dimensionalmente corretto ma funzionalmente sbagliato per l'applicazione. Gli ingegneri che lavorano su un disegno di progetto dovrebbero sempre verificare questi parametri rispetto alle proprietà del materiale del pannello e alle specifiche della filettatura del componente di accoppiamento prima di finalizzare un ordine di acquisto.

• Dimensioni e passo della filettatura: specificare sia il diametro che il passo (ad esempio, M4 × 0,7 o #10-32 UNF) per corrispondere al foro maschiato accoppiato o all'inserto filettato nella struttura ricevente.
• Lunghezza della vite: misurata come lunghezza di impegno della filettatura utilizzabile, che deve essere sufficiente a sviluppare la massima resistenza della filettatura nel componente di accoppiamento senza toccare il fondo.
• Intervallo di spessore del pannello: il dado di ribaditura o il fermo deve essere compatibile con lo spessore effettivo del pannello; la maggior parte dei produttori pubblica gli intervalli di spessore del pannello per ciascun codice prodotto.

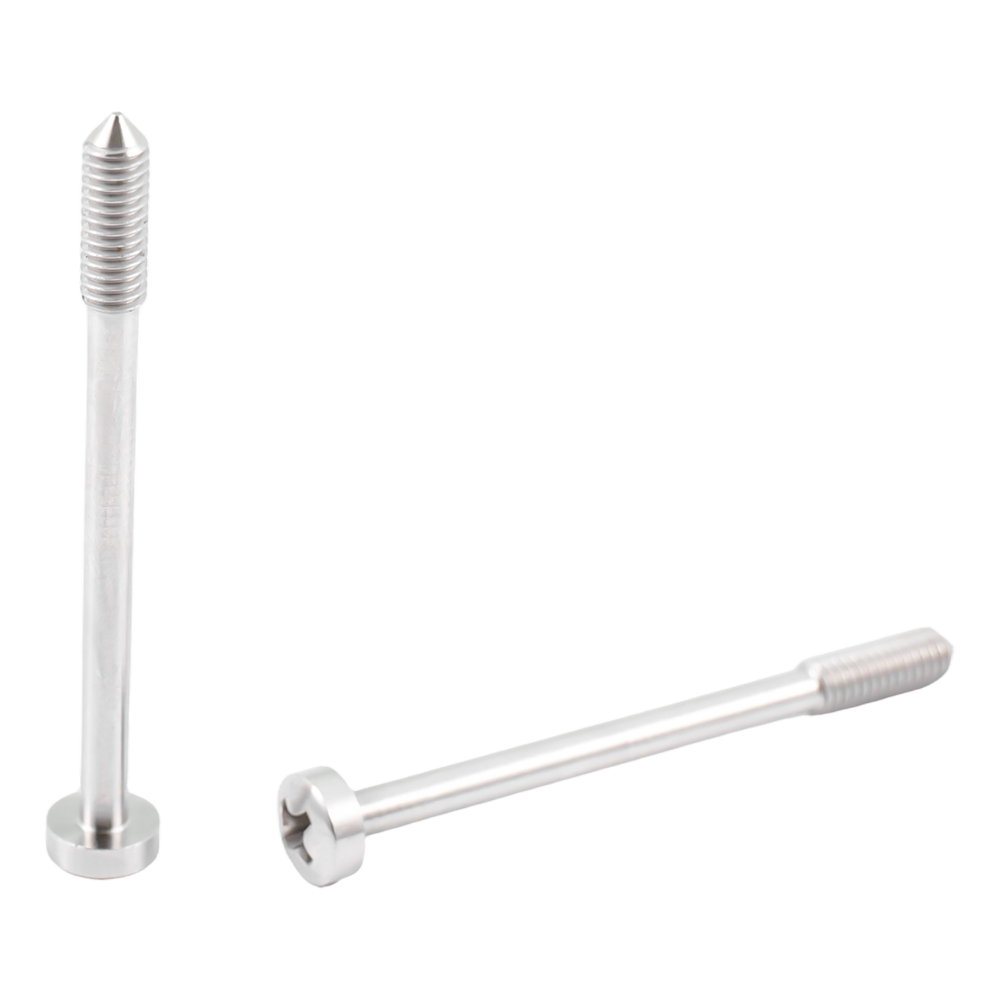

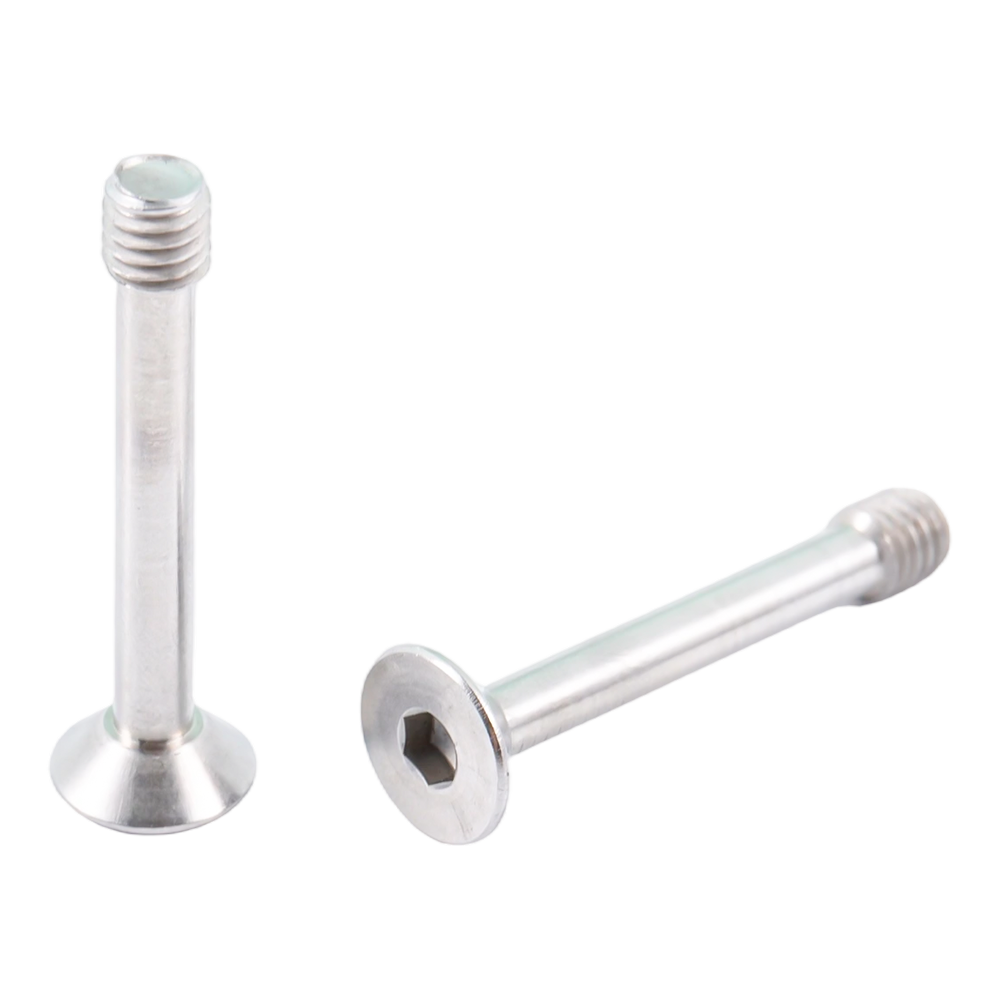

• Stile e diametro della testa: le teste a filo o svasate sono necessarie per superfici aerodinamiche o estetiche; le teste a vaschetta o a flangia larga distribuiscono la forza di serraggio su un'area più ampia su pannelli sottili.
• Materiale e finitura: Come descritto sopra, corrispondere all'esposizione ambientale e agli eventuali requisiti di compatibilità galvanica con il materiale del pannello.
• Metodo di installazione: verificare se è necessaria la clinciatura, la saldatura, l'inserimento a pressione o un fermo flottante in base al materiale del pannello e agli strumenti di installazione disponibili.

Best practice di installazione per prestazioni a lungo termine

Anche la vite imperdibile per pannello della massima qualità avrà prestazioni inferiori se installata in modo errato. L'installazione dell'elemento di fissaggio, sia esso un dado di ribaditura, un dado saldato o un inserto a pressione, è la fase che più comunemente introduce difetti. Per i fermi di tipo a scatto, il diametro del foro nel pannello deve essere mantenuto entro la tolleranza specificata dal produttore, generalmente entro ±0,05 mm. Un foro sovradimensionato risulterà in un bloccaggio allentato con forza di estrazione e torsione insufficiente, mentre un foro sottodimensionato potrebbe incrinare pannelli sottili o far sì che il fermo rimanga sporgente rispetto alla superficie.

Il press force used to install clinch retainers should be set using the manufacturer's recommended force range and verified with a calibrated press. Over-pressing can deform the panel material around the clinch zone, distorting flatness and causing misalignment with mating components. Under-pressing leaves the retainer insufficiently anchored. For high-volume production lines, statistical process control on clinch installation force is a worthwhile investment that prevents field failures caused by installation variation.

Dopo l'installazione del fermo, la vite stessa deve essere inserita e testata per verificarne la scorrevolezza: la vite deve muoversi dentro e fuori liberamente senza incepparsi, ma deve essere fermamente bloccata sia nella posizione completamente inserita che in quella completamente ritratta. Qualsiasi rugosità, gioco eccessivo o mancato arresto preciso nella posizione retratta indica un problema con la vite o con il fermo che deve essere esaminato prima che l'assieme lasci lo stabilimento di produzione.

Settori comuni che si affidano alle viti per pannelli imperdibili

Le viti imperdibili per pannelli sono presenti in una gamma notevolmente ampia di settori perché i problemi principali che risolvono (perdita di elementi di fissaggio, accesso lento ai pannelli ed errori di assemblaggio) sono universali. Nelle telecomunicazioni, vengono utilizzati sui pannelli di accesso delle apparecchiature delle stazioni base e degli switch dei data center, dove i tecnici devono aprire e chiudere rapidamente i pannelli durante la manutenzione della rete senza il rischio che l'hardware allentato cada nelle apparecchiature sotto tensione adiacenti. Nella produzione automobilistica, gli elementi di fissaggio imperdibili sono specificati per le coperture di accesso sotto il cofano, i pannelli di rivestimento interni e gli involucri delle batterie nei veicoli elettrici, dove la funzionalità durante la vita del veicolo è un requisito normativo e di soddisfazione del cliente.

I produttori di dispositivi medici fanno molto affidamento sulle viti imperdibili per pannelli per gli alloggiamenti delle apparecchiature che devono essere pulite e sterilizzate frequentemente. La vite trattenuta elimina il rischio che un dispositivo di fissaggio allentato contamini un campo sterile. Gli appaltatori della difesa e del settore aerospaziale specificano viti imperdibili per pannelli per alloggiamenti di avionica, apparecchiature di supporto a terra e pannelli di armatura di veicoli, dove condizioni ambientali estreme e affidabilità mission-critical richiedono l'assoluta certezza che un tecnico di manutenzione non possa lasciare accidentalmente un dispositivo di fissaggio all'interno di apparecchiature sensibili. In tutti questi settori, l'investimento in viti imperdibili per pannelli ripaga in termini di tempi di assemblaggio ridotti, minori richieste di garanzia e migliore funzionalità durante l'intero ciclo di vita del prodotto.
