Le viti con toppa in nylon sono la soluzione più affidabile per il fissaggio resistente alle vibrazioni?

Cos'è una vite toppa in nylon?

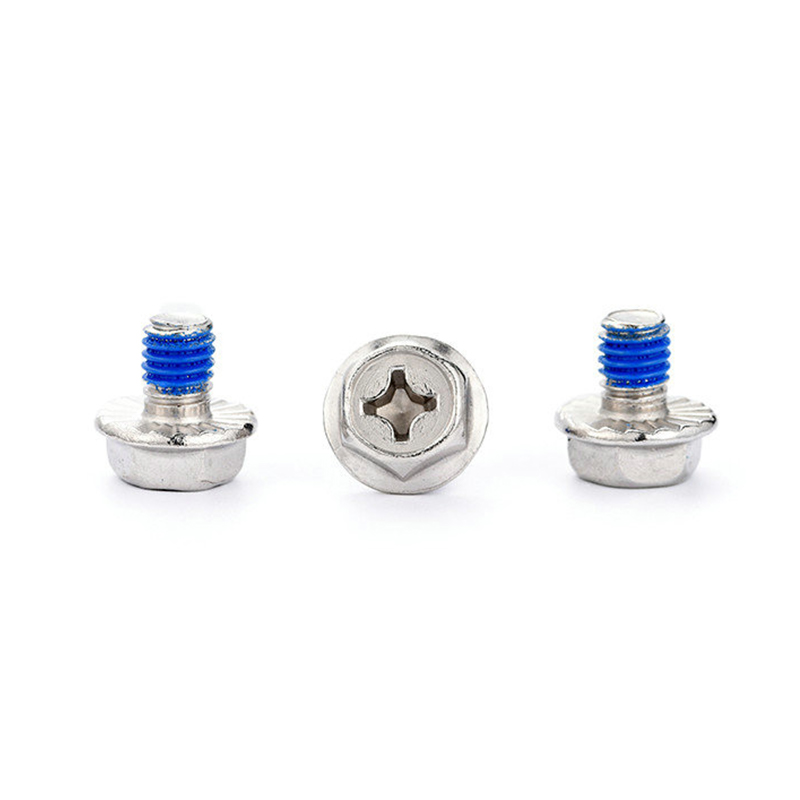

A vite toppa in nylon è un dispositivo di fissaggio filettato standard che è stato arricchito con una striscia o una toppa di resina di nylon applicata direttamente su una parte dei suoi fili. Questa toppa, tipicamente posizionata sulla sezione inferiore del gambo filettato, funge da meccanismo autobloccante. Quando la vite viene inserita in una filettatura accoppiata, il materiale in nylon si comprime e crea una coppia prevalente: una resistenza di attrito continua che impedisce all'elemento di fissaggio di allentarsi sotto vibrazioni, cicli termici o carichi dinamici. A differenza dei composti adesivi frenafiletti, la toppa in nylon è una parte permanente del dispositivo di fissaggio e non richiede miscelazione, tempo di indurimento o strumenti di applicazione speciali.

Questo design rende le viti toppa in nylon una delle soluzioni di fissaggio autobloccanti più pratiche e ampiamente adottate in settori che vanno dall'assemblaggio automobilistico e aerospaziale all'elettronica di consumo e ai macchinari industriali. La semplicità del concetto smentisce la sua efficacia: una piccola quantità di polimero ingegnerizzato, posizionata strategicamente, può prolungare notevolmente la durata e l’affidabilità di un giunto bullonato.

Come funziona il meccanismo di bloccaggio della toppa in nylon

Comprendere i meccanismi alla base di una vite toppa in nylon aiuta a spiegare perché supera molti altri metodi di bloccaggio in condizioni difficili. La toppa in nylon viene generalmente applicata come una striscia prestampata che sporge leggermente oltre la forma del filo. Quando la vite si innesta nella filettatura femmina, questa sporgenza viene compressa dai fianchi della filettatura accoppiata. Il recupero elastico del materiale in nylon spinge continuamente contro il filo, generando una forza radiale costante che resiste all'allentamento rotazionale.

Questa coppia prevalente è misurabile e deve soddisfare valori minimi e massimi specifici definiti da standard come ISO 2320 e ASTM F2228. La coppia prevalente deve essere sufficientemente elevata da resistere all'allentamento sotto carichi operativi, ma non così elevata da rendere l'installazione poco pratica o rischiare di strappare la filettatura di accoppiamento. Le viti patch in nylon realizzate correttamente raggiungono questo equilibrio con precisione, offrendo prestazioni di bloccaggio affidabili e coerenti da un elemento di fissaggio all'altro.

Patch in nylon rispetto ad altri metodi autobloccanti

Esistono diversi modi per ottenere il bloccaggio della filettatura in un giunto bullonato e ciascun metodo presenta vantaggi e limitazioni specifici. Comprendere il confronto tra le viti patch in nylon e le alternative aiuta ingegneri e tecnici a fare la scelta migliore per la loro applicazione.

Come mostrato sopra, le viti toppa in nylon offrono una forte combinazione di installazione senza preparazione ed eccellente resistenza alle vibrazioni, rendendole ideali per linee di assemblaggio ad alto volume in cui la coerenza e la velocità del processo sono fondamentali. Il loro limite principale è la sensibilità alla temperatura: il cerotto in nylon inizia ad ammorbidirsi e a perdere efficacia al di sopra dei 120°C circa, il che li esclude per ambienti ad alto calore come i sistemi di scarico o le parti interne del motore.

Tipi e configurazioni comuni

La tecnologia delle toppe in nylon non è limitata a un singolo tipo di vite. Può essere applicato a un'ampia gamma di stili di teste di dispositivi di fissaggio, tipi di trasmissione e forme di filettatura, offrendo a progettisti e ingegneri una notevole flessibilità nello specificare il dispositivo di fissaggio giusto per ciascun giunto.

Per stile capo

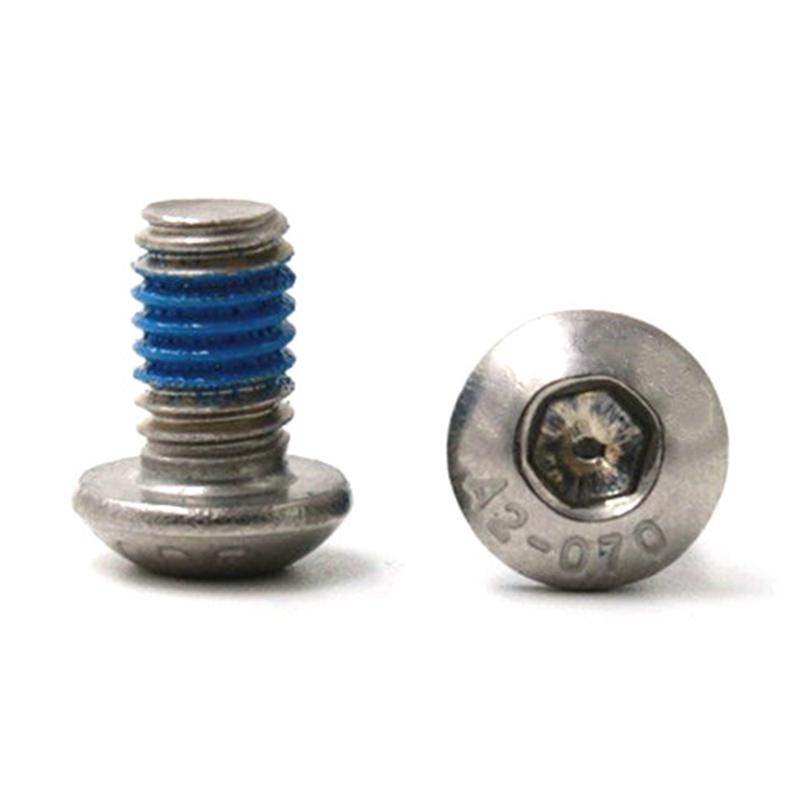

Le viti patch in nylon sono disponibili praticamente in ogni configurazione di testa standard, comprese viti a testa esagonale, viti a testa con esagono incassato, viti a testa cilindrica, viti a testa svasata piatta e viti a testa tonda. La scelta del tipo di testa dipende dai requisiti dell'applicazione, come il gioco disponibile della chiave, la necessità di una superficie piana o la capacità di coppia.

Per materiale e finitura

Il materiale di base della vite è indipendente dalla toppa in nylon. Le opzioni comuni includono:

• Acciaio al carbonio con zincatura: La scelta più comune ed economica per le applicazioni industriali generali. Fornisce una moderata resistenza alla corrosione adatta per ambienti interni.
• Acciaio legato (grado 10,9 / 12,9): Utilizzato in giunti strutturali ad alta resistenza dove sono richieste contemporaneamente forza di serraggio e resistenza alle vibrazioni, come nei telai automobilistici e nei telai dei macchinari.
• Acciaio inossidabile (A2 o A4): Preferito per ambienti marini, di trasformazione alimentare e chimici dove la resistenza alla corrosione è fondamentale. La toppa in nylon aderisce bene ai substrati inossidabili e mantiene la sua efficacia di bloccaggio.
• Ottone: Selezionato per quadri elettrici, sistemi idraulici e applicazioni in cui è importante la compatibilità galvanica con componenti in alluminio o rame.

Per colore patch e copertura

Le toppe in nylon sono più comunemente blu o verdi, sebbene siano disponibili altri colori per scopi di identificazione personalizzata. L'area di copertura, che in genere comprende da due a quattro passi di filettatura, viene attentamente controllata durante la produzione per fornire il corretto intervallo di coppia prevalente. Alcuni produttori offrono toppe a circonferenza completa (toppe ad anello) anziché toppe a striscia, che forniscono una coppia di bloccaggio più uniforme e riducono il rischio di errori di installazione direzionale nell'assemblaggio automatizzato.

Come selezionare la vite toppa in nylon giusta

La scelta di una vite patch in nylon comporta la valutazione di diversi parametri in parallelo. Sbagliare uno qualsiasi di questi può provocare un giunto allentato o un dispositivo di fissaggio impossibile da installare senza danneggiare la filettatura di accoppiamento.

• Dimensioni e passo della filettatura: Adattare esattamente la filettatura della vite al foro filettato o all'inserto filettato. I fili grossi sono più comunemente disponibili con toppe in nylon e offrono una migliore resistenza alla filettatura incrociata durante l'installazione.
• Classe di resistenza e carico di serraggio: La toppa in nylon fornisce il bloccaggio, non il bloccaggio. Assicurarsi che la classe di proprietà selezionata (ad esempio, 8.8, 10.9) sia in grado di generare il carico di serraggio richiesto per la progettazione del giunto.
• Intervallo di temperatura operativa: Confermare che il giunto non supererà i 120°C in servizio. Per temperature più elevate, prendere in considerazione invece una soluzione di frenafiletti metallica o un dado di torsione prevalente interamente in metallo.
• Numero di cicli di installazione: Se il giunto verrà smontato e rimontato frequentemente, valutare la perdita di coppia prevalente su più cicli. La maggior parte delle viti toppe in nylon sono specificate per un massimo di tre o cinque cicli di installazione-rimozione prima che l'efficacia di bloccaggio scenda al di sotto del valore minimo specificato.
• Materiale del filo di accoppiamento: Le toppe in nylon sono più efficaci quando si inseriscono fili in acciaio o leghe dure. Nei materiali morbidi come l'alluminio o la plastica, la toppa potrebbe deformare la filettatura di accoppiamento anziché comprimersi correttamente, determinando una coppia di bloccaggio incoerente.

Linee guida e migliori pratiche per l'installazione

La corretta installazione delle viti patch in nylon è semplice ma richiede attenzione ad alcune pratiche chiave che distinguono un giunto affidabile da uno problematico.

Assicurarsi sempre che il foro filettato sia pulito, privo di schegge e entro la tolleranza della filettatura specificata prima di installare una vite toppa in nylon. Le filettature femmina sovradimensionate o danneggiate ridurranno il contatto con la toppa in nylon e comprometteranno la coppia prevalente. Al contrario, filettature sottodimensionate o contaminate possono causare il grippaggio della vite prima di raggiungere la coppia target.

Non applicare adesivo frenafiletti aggiuntivo su una vite toppa in nylon. La combinazione dell'attrito della toppa in nylon e dell'adesivo polimerizzato può produrre coppie di installazione che superano di gran lunga il carico di snervamento torsionale della vite, con conseguente rottura dell'elemento di fissaggio o sfilamento della filettatura. Scegli un metodo di blocco e applicalo in modo coerente.

Utilizzare una chiave dinamometrica calibrata o un elettroutensile a coppia controllata per il serraggio finale. La coppia prevalente della toppa in nylon si aggiunge ai componenti di attrito della superficie di appoggio e di attrito del filo della coppia di installazione totale. Questa somma deve essere presa in considerazione quando si calcola la coppia di serraggio corretta per ottenere il carico di serraggio target. In caso contrario, si potrebbe verificare un bloccaggio insufficiente, che annulla i vantaggi della funzione autobloccante.

Applicazioni industriali in cui le viti con toppa in nylon eccellono

Le viti patch in nylon hanno trovato adozione in una gamma notevolmente ampia di settori proprio perché i loro vantaggi affrontano sfide ingegneristiche universali. I seguenti settori fanno molto affidamento su questa tecnologia di fissaggio:

• Produzione automobilistica: Ampiamente utilizzato nei gruppi di rivestimento interno, nei componenti delle sospensioni, nelle coperture della trasmissione e nei meccanismi dei sedili in cui la vibrazione è costante e lo smontaggio per la manutenzione deve rimanere possibile.
• Elettronica di consumo: Applicato nelle cerniere dei laptop, nelle staffe di montaggio del disco rigido e nei distanziatori PCB dove i piccoli elementi di fissaggio devono resistere all'allentamento dovuto alle vibrazioni di movimentazione senza aggiungere volume o peso.
• Macchinari industriali: Si trovano nei coperchi degli ingranaggi, negli alloggiamenti delle pompe, nei telai dei trasportatori e nei supporti dei motori in cui il carico ciclico e le vibrazioni continue sono endemici nell'ambiente operativo.
• Dispositivi medici: Utilizzato negli alloggiamenti delle apparecchiature e nei meccanismi regolabili dove è necessario mantenere un fissaggio affidabile attraverso ripetuti cicli di pulizia e riposizionamento occasionale da parte degli operatori.
• Aerospaziale (strutture non critiche): Applicato negli interni delle cabine, nei pannelli dell'avionica e nelle apparecchiature di supporto a terra dove è apprezzato il risparmio di peso derivante dall'eliminazione delle rondelle di bloccaggio o dell'hardware secondario.

Standard di qualità e conformità

Quando si acquistano viti patch in nylon per applicazioni critiche, è essenziale verificare la conformità agli standard internazionali riconosciuti. Gli standard chiave che regolano i dispositivi di serraggio dinamometrici prevalenti includono ISO 2320, che specifica i requisiti per i dadi dinamometrici prevalenti in acciaio, e ASTM F2228, che copre i test delle prestazioni dei dispositivi di serraggio dinamometrici prevalenti con filettatura esterna. Inoltre, molti produttori OEM nei settori automobilistico e aerospaziale impongono requisiti di qualificazione proprietari che vanno oltre questi standard di base, inclusi test di corrosione in nebbia salina, test di cicli termici e requisiti di controllo statistico dei processi per la copertura delle patch e la consistenza della coppia.

I fornitori affidabili di elementi di fissaggio dovrebbero essere in grado di fornire certificazioni dei materiali, rapporti di prova che confermino i valori di coppia prevalenti entro l'intervallo specificato e documentazione di tracciabilità per le materie prime e i lotti di produzione. Nei settori regolamentati, l’approvvigionamento da fornitori non certificati per risparmiare sui costi è una falsa economia che introduce rischi inaccettabili nella catena di approvvigionamento.

Conclusioni finali per ingegneri e specialisti dell'approvvigionamento

Le viti toppa in nylon rappresentano uno degli strumenti più convenienti e affidabili nel kit di strumenti di fissaggio di un ingegnere progettista. Eliminano la necessità di hardware di bloccaggio secondario, riducono le fasi di assemblaggio e forniscono una resistenza alle vibrazioni costante e misurabile senza richiedere modifiche al processo sulla catena di montaggio. Se selezionati correttamente, prestando attenzione ai limiti di temperatura, compatibilità dei materiali, requisiti di coppia e vincoli di riutilizzabilità, garantiscono un'eccezionale integrità del giunto in un'ampia gamma di applicazioni impegnative. La chiave è trattarli non come un prodotto generico ma come un componente progettato con precisione con parametri prestazionali chiaramente definiti che devono essere adattati alle esigenze specifiche di ciascun giunto.
